(PATENT !!) Taśma uszczelniająca RT-GP PYRO-TEX

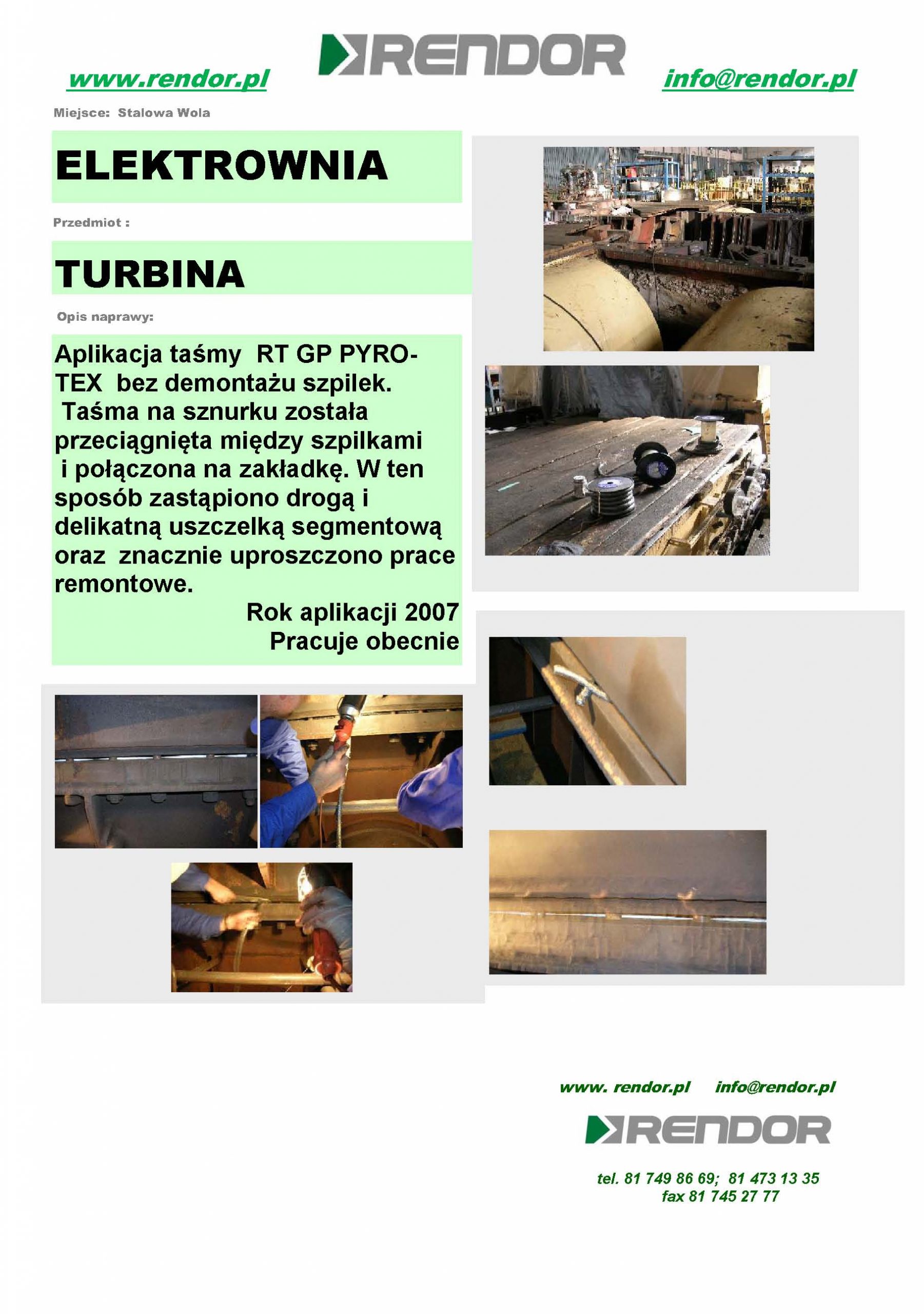

pyro-tex turbinaPYRO-TEX Wymiennik Stalowawymiennik zdjecie

Product Description

RT-GP PYRO-TEX  –  wysokoformowalna taśma grafitowo-metalowa do  samodzielnego  wykonywania wysokojakościowych uszczelek.

  UDT znakPyroTex TaśmaPyro Tex Taśma 2 wymienniki zbiorczeLOGO SLADERT GP PYROTEX 1

Taśma RT-GP  PYRO-TEX  jest kombinacją  najczystszego grafitu (99,26%) i wysokiej  jakości wzmocnienia stalowego. Minimalna zawartość zanieczyszczeń znacznie podnosi  odporność chemiczną oraz termiczną uszczelki. PYRO-TEX  przewyższa  pod tym względem  pozostałe produkty grafitowe.  Materiał może pracować w atmosferze  utleniającej  do temp. 540°C, a w środowisku obojętnym do max. temp. 760°C.

Według badań EPRI* włókna, z których zbudowane są uszczelnienia charakteryzują się znakomitymi właściwościami uszczelniającymi mediów energetycznych.                         * Elektrical Power Research Institute

PARAMETRY TECHNICZNE  TAŚM USZCZELNIAJĄCYCH  RT-GP PYRO-TEX

Max ciśnienie robocze: 310 bar

Temperatura:-100+760oC  ( 650oC dla pary wodnej )

Odporność chemiczna : pH 0-14 ( bez silnych utleniaczy)

Zestawienie współczynników obliczeniowych  δm , δr    oraz  y  i  m  dla uszczelki z taśmy   RT GP 13 PYRO-TEX wyznaczonych w  zależności od klasy przecieku przez CENTRALNE LABORATORIUM URZĘDU  DOZORU TECHNICZNEGO W POZNANIU.

UDT LC-612-285/1248/15

wg WUDT-UC-WO –O/19 :

Współczynnik „ δ” [ MPa]   – dla  L 0,1   ;  12  dla L 0,01  ;  19,6  dla  L 0,001  ;  33,0  dla   L 0,0001

Współczynnik „ δ” [ – ]    1,6xpo  dla  L 0,1   ;   4,7xpo  dla  L 0,01   ;  10,6xpo  dla  L 0,001 ;   –  dla  L 0,0001

wg ASME:

Współczynnik  „y” [ MPa]  – dla  L 0,1; 10,6±1,5  dla L 0,01;   16,8±1,6 dla  L 0,001;  26,8± 2,2 dla  L 0,0001

Współczynnik  „m” [ – ] – 3,0±0,8  dla  L 0,1  ;  5,6±0,9  dla  L 0,01  ;   10,6±1,0 dla  L 0,001  ;  – dla   L 0,0001



Taśma RT-GP PYRO-TEX  ma unikalną  budowę o charakterze „metalowej sprężyny płytkowej” . Płaskie sprężyste paski stali SS 304,  które są rdzeniem każdej splotki grafitowej, przeplatają się przestrzennie w całym przekroju materiału.

tasma_pyrotex_sciskanie  RT GP PYROTEX 2 PyroTex wymiennik 1tasma_pyrotex

TYP                                           Szerokość przed przeformowaniem                              Szerokość po przeformowaniu

RT-GP 6   PYRO -TEX                                     6,4 mm                                                                    10,7mm

RT-GP 8   PYRO -TEX                                     7,9 mm                                                                     12,7mm

RT-GP 10  PYRO-TEX                                    9,5  mm                                                                    15,2mm

RT-GP 13  PYRO-TEX                                    12,7mm                                                                    22,8mm

RT-GP 14  PYRO-TEX                                    14,3mm                                                                    26,3mm

RT-GP 16  PYRO-TEX                                   15,9mm                                                                    31,8mm

RT-GP 19  PYRO-TEX                                    19,1mm                                                                    35,0mm

Większe wymiary dostępne i wymiary prostokątne na życzenie.

W wyniku przeformowania, taśma zagęszcza się, tworząc szczelną, wysokiej  jakości uszczelkę metalowo-grafitową, zdolną do wypełnienia wszelkich nierówności powierzchni i kompensacji zmiennych parametrów obciążeniowych złącza. W każdym splecionym włóknie występuje zjawisko naprzemiennego ściskania osiowego włókien w części taśmy i jednoczesnego rozciągania poprzecznego w pozostałej części splotki. Wpływa to na skuteczną  pracę  podczas zmiennych obciążeń  termicznych i ciśnieniowych. Przy każdej zmianie warunków roboczych,  w sposób ciągły, włókna dostosowują się do pracy połączenia ( rozszerzania i kurczenia). Konstrukcja taśmy grafitowej powoduje, że charakteryzuje się ona bardzo dużą elastycznością i odpornością mechaniczną  przy zachowaniu znakomitej formowalności.  W celu ułatwienia montażu, do każdej szpuli dołączony jest klej montażowy pomocny  podczas układania  taśmy na nierównych i o skomplikowanych kształtach kołnierzach.  Na  zamówienie uszczelnienia mogą być dostarczone z powierzchnią samoprzylepną.

uszczelnienia pyrotex Wymiennik 13szpula PYROTEXRT GP dennicawymiennik 1

ZALETY:

  • Opatentowane połączenie grafitu z  wzmocnieniem  metalowym nadaje  wytrzymałość mechaniczną oraz zwielokrotniony, o efekt sprężyny płytkowej, powrót sprężysty.
  • Uszczelka nie traci masy w czasie eksploatacji, nie starzeje się.
  • Jest niepalna, utrzymuje szczelność połączenia podczas pożaru.
  • Wygodna i uniwersalna do uszczelniania wielkogabarytowych kołnierzy.
  • Możliwość aplikacji przy ograniczonym demontażu urządzeń (np. bez wyjmowania śrub skręcających kołnierze).
  • Uszczelki posiadają dużą odporność na naciski powierzchniowe.
  • Doskonale układa się na kołnierzu, wypełniając wszelkie niedokładności powierzchni przy zachowaniu  ponadprzeciętnego  powrotu  sprężystego.
  • Po przeformowaniu tworzy wytrzymałą i sprężystą uszczelkę  o wytrzymałości stali i wszystkich uszczelniających zaletach  grafitu.

wysokoformowalne_tasmy_pyrotex

pdf-icon POBIERZ  PLIK  PDF Z  INFORMACJĄ  TECHNICZNĄ
