u METALOWA

Uszczelki metalowe

93RU MPRU W

Product Description

RU SUszczelki spiralne   RU S   są połączeniem sprężystego profilu metalowej taśmy  zwiniętej spiralnie  z  miękkim  materiałem  uszczelniającym.  Są to uszczelki uniwersalne, których parametry uszczelniające można modyfikować przez zastosowanie odpowiednich wypełniaczy. Używając kombinacji  dwóch rodzajów materiałów wypełniających otrzymujemy uszczelkę,  która posiada strefy (1) o różnej charakterystyce.  Główne zastosowanie,  to węzły uszczelniające  pracujące w zmiennych  cyklach  obciążeniowych. Uszczelnienia spiralne R S  łączą  odpornością na wysokie naciski powierzchniowe  z dużym powrotem sprężystym.  Zbliżone właściwości uszczelniające posiada także uszczelka  RT GP  PYRO-TEX.oko 22

                                                PARAMETRY PRACY USZCZELEK SPIRALNYCH RU S
Max temp Max ciśnienie Max naciski Odporność chemiczna
T  max 1000 oC Pmax  40 MPa 300 N/mm2 pH 0-14

ZALETY USZCZELEK SPIRALNYCH RU S

  1. odporność na szoki termiczne, korozję, erozję, turbulencje (wysoka elastyczność, powrót sprężysty zależny od rodzaju, grubości i gęstości wypełniacza oraz nawoju taśmy stalowej)
  2. wysoka odporność chemiczna i temperaturowa osiągana w zależności od zastosowanych materiałów
  3. łatwość montażu i demontażu
  4. możliwość aplikacji na połączeniach o gorszej powierzchni przylg ( w zależności od zastosowanego wypełniacza i ciśnienia medium Ra = 3,2 – 12,5; Rz = 12,5 – 50 )
  5. w wyniku nadwymiaru wysokości wypełniacza nad  taśmą stalową, uszczelki spiralne nie niszczą przylg



MATERIAŁY UŻYWANE DO USZCZELNIEŃ SPIRALNYCH  RU S

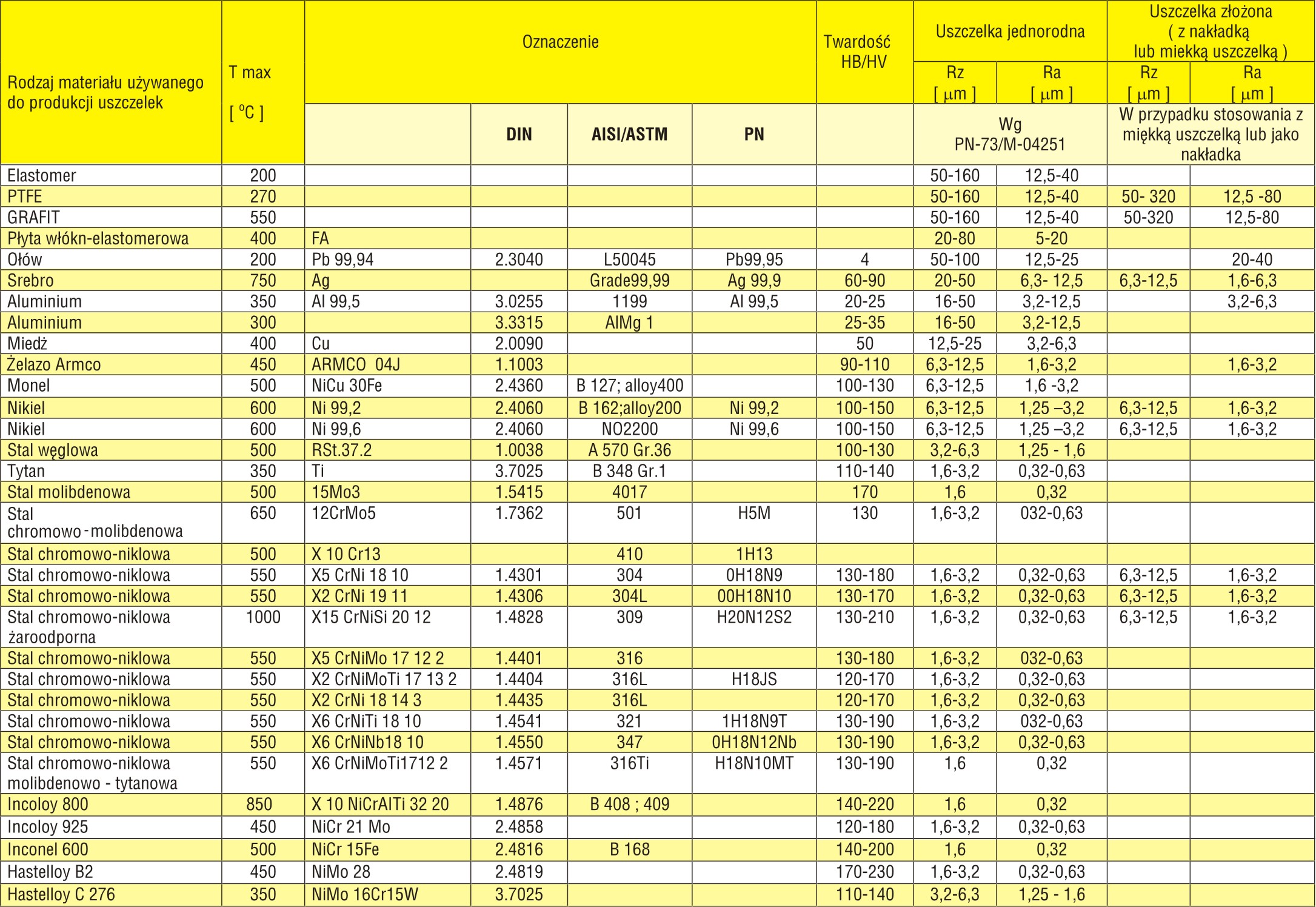

Profil metalowy wg AISI 304 316 316 L 321 309 Monel
wg DIN 1.4301 1.4401 1.4404 1.4541 1.4828 2.4360
Wypełniacz Ekspandowany grafit; PTFE; ceramika; mika
Pierścień wewnętrzny Standardowo z takiego samego materiału jak profil metalowy
Pierścień zewnętrzny Standardowo ze stali węglowej zabezpieczonej przed korozją.W przypadku zwiększonych wymagań ruchowych wg zamówienia.

Uszczelki spiralne RENDOR

DOSTĘPNE  WYMIARY: wg EN 1514-2; DIN 2691; ANSI B 16.5;  ASME B 16.20; ( API 601)  i wymiary nietypowe.

RU WWielokrawędziowe uszczelki metalowe typu  RU W  wykonywane są ze stali oraz miękkich nakładek. W celu zabezpieczenia przylg przed mechanicznym  niszczeniem przez uszczelkę, stosuje się nakładki o grubościach możliwie cienkich,  pamiętając aby po ściśnięciu nie następował kontakt uszczelki z przylgą. Optymalna grubość nakładek, w stanie obciążonym,  po ściśnięciu  to 0,07+_ 0,02mm. Grubość początkowa nakładki zależna jest od stanu kołnierzy oraz właściwości zastosowanych materiałów (na przylgi obrabiane zgrubnie ok. 0,8+_ 0,2 mm, na kołnierze szlifowane ok. 0,5 +_ 0,2 mm).Kształt  profil i stalowych  w uszczelkach typu RU W określa   PN 86/H-74374/10.  Korzystając  z nowoczesnego centrum obróbczego CNC  wykonujemy uszczelki zgodnie z normą  oraz  wg. specjalnych zaleceń.

Zbliżone właściwości uszczelniające posiada także uszczelka  RT GP  PYRO-TEX.oko 22

PARAMETRY PRACY RU W
Max temp Max ciśnienie Max naciski Odporność chem
T  max 1000 oC Pmax  40 MPa 600 N/mm2 pH 0-14

DOSTĘPNE WYMIARY: wg . PN/86/H/74374/10; PN-EN 1514-4; 12560-4;  DIN 2697; ASME16,5; 16.20  ANSI i wymiary nietypowe.

MATERIAŁY UŻYWANE DO USZCZELNIEŃ  WIELOKRAWĘDZIOWYCH  RU W
Profil metalowy wg AISI 304 316 316 L 316 Ti 309 321 4017 ARMCO
wg DIN 1.4301 1.4401 1.4404 1.4571 1.4828 1.4541 1.5415 1.1003
Nakładki Ekspandowany grafit; PTFE; Al; Ag; Mika

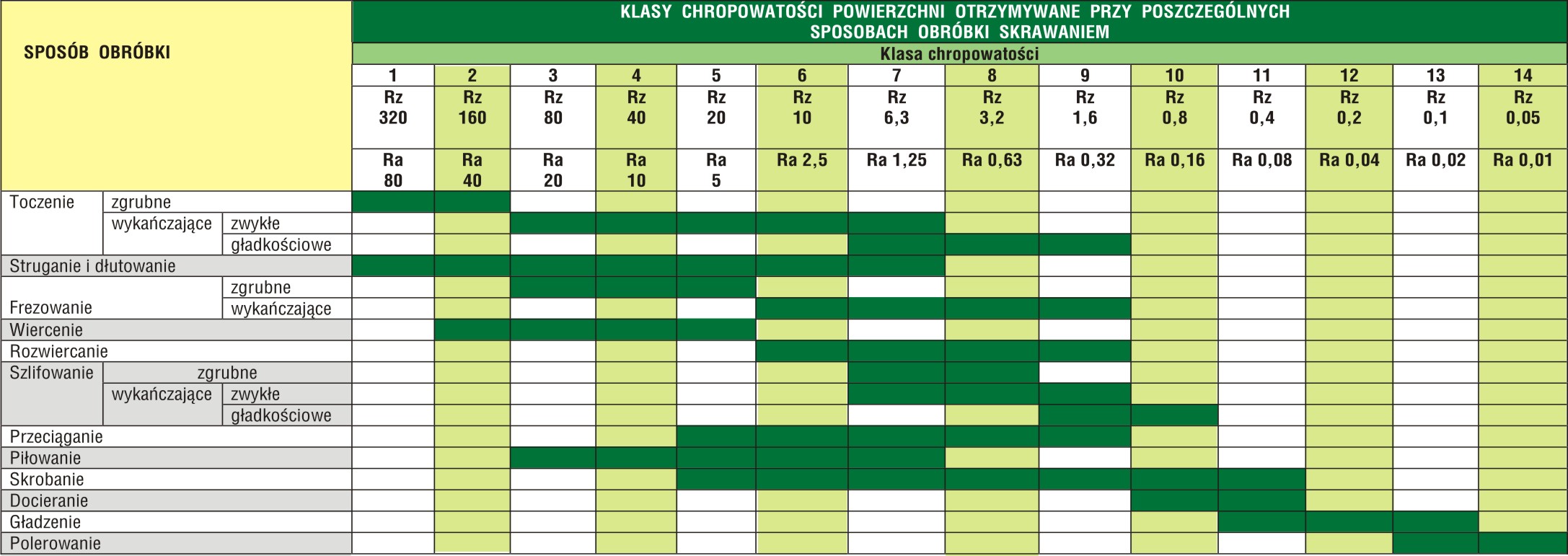

Zalecany profil wysokości chropowatości przylg: Rz = 12,5 – 50 mm; Ra = 3,2 – 12,5 mm

RU W rodzaje

ZALETY  USZCZELEK RU W:

– odporność na bardzo duże naciski montażowe do 600 MPa

– wysoka szczelność nawet przy niskich naciskach montażowych

– odporność na duże wahania temperatury i ciśnienia

– ognioodporność i odporność na wydmuchanie

– łatwa regeneracja

– wysoka odporność termiczna i chemiczna

RU MPUszczelki  RU  MP  są przeznaczone  do  zbiorników, aparatów, autoklawów, wymienników ciepła oraz rurociągów.  Uszczelki charakteryzują się  zwiększoną  odporności na wydmuchanie oraz penetrację agresywnych związków chemicznych.  Popularna  nazwa –metaloplastyczne, odzwierciedla  budowę uszczelek.  Profil metalowy okala „miękko materiałową” uszczelkę zdolną do kompensacji nierówności powierzchni przylg. Uszczelki powszechnie spotykane w przemyśle  chemicznym, petrochemicznym, rafineryjnym i gazowniczym.



PARAMETRY PRACY USZCZELEK RU MP

Max temp Max ciśnienie Max naciski Odporność chemiczna
T  max 1000 oC Pmax  20 MPa 300 N/mm2 pH 0-14



ZALETY USZCZELEK METALOPLASTYCZNYCH RU MP:

  1. odporność na wysokie ciśnienia
  2. odporność na wysokie naciski ( zalecany typ R MP B )
  3. odporność na szoki termiczne, korozję, erozję
  4. odporność chemiczna i temperaturowa osiągana w zależności od zastosowanych materiałów
  5. łatwość montażu i demontażu
  6. różnorodność kształtów geometrycznych

oko 22 Zobacz dostępne  przekroje uszczelek RU MP

uszczelki metaloplastyczne profile

Dużą ilość i różnorodność przekrojów profili uszczelek RU MP w wielu przypadkach  zastąpić można uniwersalnym produktem  RT GP  PYRO-TEX.oko 22   do samodzielnego wykonania wysokojakościowej uszczelki.

Ekstremalne parametry robocze uszczelek zależą od zastosowanych do ich wykonania materiałów
Materiały koszulki wg AISI Miedź Brąz Armco Al 99  ( 1199) 304 316 316 L 321 309
wg DIN 2.0090 1.1003 3.0255 1.4301 1.4401 1.4404 1.4541 1.4828
Materiały miękkie Ekspandowany grafit; PTFE; materiały ceramiczne

DOSTĘPNE WYMIARY

wg EN; PN 86/H-74374; DIN 7603; ASTM 16.5; 16.47; ANSI i wymiary nietypowe

RU N -uszczelki  na nośniku metalowym, przeznaczone są do uszczelniania wielkogabarytowych połączeń oraz takich gdzie wymagana jest duża zdolność do kompensacji nierówności. Grubość profilu i stal dobieramy w zależności od konstrukcji i wymiarów złącza. Stosowanie tak skonstruowanych uszczelnień ogranicza czynną szerokość uszczelki, co w konsekwencji podnosi naprężenia montażowe. Zachowujemy przy tym geometrię kołnierza oraz liczbę śrub. Uszczelki mogą być wykonane w opcji z falistym pierścieniem stalowym o bardzo dużych zdolnościach do przeformowania. lub z nośnikiem pełniącym dodatkową funkcję pierścienia centrującego.

oko 22 Zobacz  dostępne typy uszczelek RU N ( na nośniku stalowym )

RUN_uszczelki

 uszczelka_runRU NP – uszczelki o specjalnej indywidualnej konstrukcji wytwarzane pod konkretne połączenie, po wcześniejszym rozpoznaniu tematu przez naszych specjalistów. Dwie uszczelki-nakładki (najczęściej grafitowe) umieszczone są symetryczne (góra-dół) w odpowiednio zaprojektowanym profilu stalowym. Konstrukcja taka, przy założonej ściśliwości nakładek zapewnia uzyskanie szczelności na zdefiniowanej grubości uszczelki.  Stalowy rdzeń oporowy kompensuje nadmierne naciski montażowe i zabezpiecza właściwą uszczelkę przed przeciągnięciem.

RU NP rekomendowane są do połączeń skręcanych dużym momentem, pracujących przy wysokich obciążeniach mechanicznych i w zmiennych cyklach temperaturowych.

PARAMETRY PRACY  RU NP

Max temp Max ciśnienie Max naciski
T  max 550 oC Pmax  40 MPa 600 N/mm2

Uszczelki metalowe profilowane typu Ring Joint stosowane są w różnych gałęziach przemysłu w zamkach uszczelniających o podwyższonej jakości wykonania. Opcjonalnie mogą być stosowane (wykonane) z nakładkami, które kompensują błędy kształtu zamka – miejsca zabudowy.   Uszczelki typu RJ mogą pracować w bardzo wysokich parametrach roboczych.

PARAMETRY PRACY USZCZELKE  TYP  RJ       RU RJ
Max temp Max ciśnienie Max naciski Odporność chem
T  max 1000 oC Pmax  150 MPa 600 N/mm2 pH 0-14



uszczelki_metalowe_rj_cring_oring

DOSTĘPNE WYMIARY: wg ANSI; ASME B16.5; 16.20; API 6A ; EN 12560-5; PN-86H-74374/09

MATERIAŁY UŻYWANE DO USZCZELNIEŃ PROFILOWANYCH  RU  RJ
Profil metalowy wg AISI 304 316 316 L 316 Ti 309 321 4017 ARMCO
wg DIN 1.4301 1.4401 1.4404 1.4571 1.4828 1.4541 1.5415 1.1003
Nakładki  Armco; Al; Ag;

Zalecany profil wysokości chropowatości przylg: Rz = 12,5-1,6 mm  ;  Ra = 3,2- 0,32  mm
